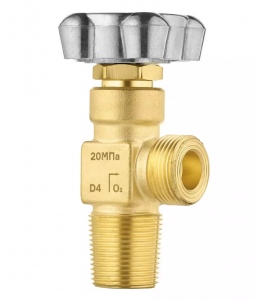

Вентиль кислородный баллонный ВК-94

Запорное устройство для предотвращения утечки газа и регулировки подачи кислорода. Корпус вентиля изготовлен из латуни, маховик вентиля изготовлен из алюминия. Резьба шпинделя смазана кислородостойкой смазкой ВНИИНП-283.



Вентиль баллонный ПТК ВКБ-94 применяется в качестве запорного устройства на кислородных баллонах различных емкостей для предотвращения утечки газа и регулирования подачи кислорода. Также вентиль ВКБ-94 можно использовать для баллонов с сжатым воздухом, азотом и другими неагрессивными газами. Запрещается эксплуатация на баллоне с углекислым газом.



Вентиль чаще всего применяется для установки на кислородные баллоны емкостью от 5 до 50 литров с рабочим давлением не больше 20 МПа (200 кгс/см2).



Применение гибких разделительных мембран обеспечивает абсолютную герметичность к внешней среде при любом положении клапана, а также увеличивает срок службы вентиля. Резьба шпинделя смазана кислородостойкой смазкой ВНИИНП-283. Применение других смазок запрещено.



Корпус вентиля изготовлен из латуни. Маховик регулировки подачи газа изготовлен из алюминия. Присоединительные размеры бокового штуцера соответствуют ГОСТ 6357 и представляют наружную цилиндрическую резьбу G3/4-В. Установка на баллон осуществляется при помощи конической резьбы W27,8 по ГОСТ 9909.



Комплектация:

Вентиль кислородный ВК-94 в сборе – 1 шт.

Руководство по эксплуатации – 1 шт.





Технические характеристики

Тип вентиля:    Баллонный

Редуцирующий газ:    Кислород

Наибольшее рабочее давление газа, МПа (кгс/см²):    20 (200)

Диаметр условного прохода Ду, мм (не менее):    4

Присоединительные размеры бокового штуцера (наружная цилиндрическая резьба ГОСТ 6357):    G3/4-В

Присоединительные размеры для установки на баллон (коническая резьба ГОСТ 9909):    W27,8

Вес нетто, кг (не более):    0,5

Габариты, мм (не более):    110х60х60
