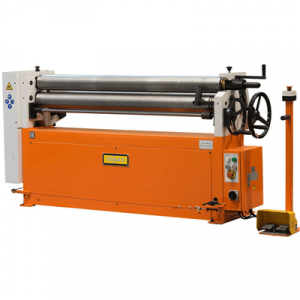

Вальцовочный электромеханический станок Stalex ESR-1300х6.5

Вальцовочный электромеханический станок Stalex ESR-1300х6.5



Технические характеристики



Модель    ESR-1300х6.5

Максимальная толщина металла, мм    6,5

Рабочая ширина, мм    1300

Диаметр валков, мм    150

Минимальный радиус гибки, мм    140

Диаметр канавок для гибки прутков, мм    10 / 13 / 16

Мощность привода, кВт    3

Габаритные размеры упаковки, мм    2080×800×1340

Масса станка (нетто/брутто), кг    1100/1190





*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 6,5мм

*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 6,5мм - составит не менее 190 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).

При работе с толщиной металла (нержавеющая сталь) ≤ 3,5мм – максимально возможный мин. Ø обечайки может составлять 200мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).

Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой.



Описание

•    Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий.

•    Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.

•    Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.

Преимущества

•    Вальцы с тремя ассиметричными валами;

•    Валы изготовлены из высокопрочной стали, закаленные и полированные;

•    Валы станка закалены и имеют твёрдость до 45 HRC;

•    Вращающиеся нижний и верхний вал через систему зубчатых колёс и цепной передачи от электродвигателя;

•    Регулируемые нижние валы;

•    Канавки для гибки прутка;

•    Поворотно-откидной механизм верхнего вала с эксцентриковым зажимом;

•    Возможность гибки на конус;

•    Выносная педаль с кнопкой аварийной остановки;

•    Верхний вал вращается в обе стороны;

•    Поставляется с функцией конусной гибки;

•    Набор инструмента в стандартной комплектации.

Комплектация

•    Станок;

•    инструкция.



Гарантия: 12 месяцев.
