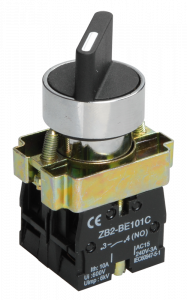

Переключатель LAY5-BD25 2 положения "1-0" стандартная ручка ИЭК

нопки управления и переключатели предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.



Разнообразные цветовые варианты позволяют наиболее эффективно компоновать щиты и панели. Все изделия состоят из двух узлов - быстросъемной головки и контактного модуля. Контактная группа черного цвета - замыкающая (1з), коричневого цвета - размыкающая (1р).

Незначительная стоимость, высокая надежность и простота монтажа.

Широкий ассортимент позволяет укомплектовать шкаф любой сложности.



Технические характеристики

Количество полюсов:    1

Макс допустимое раб напряжение Ue AC:    600 В

Номин продолжительный ток Iu:    7.5 А

Кол-во позиций переключения:    2

Конструкция прибора:    Встраиваемое устройство

Тип элемента управления:    Короткая поворотная ручка (узкий хват)

Степень защиты - IP передняя сторона:    IP40

Тип подключения силовой электрич цепи:    Винтовое соединение

Обозначение положений:    0-1

Номин напряжение изоляции Ui:    600 В

Номин тепловой ток Ith:    10 А

Номин рабочий ток Ie при AC-15 230 В:    3,0 А

Номин рабочий ток Ie при АС-15 400 В:    1,5 А

Степень защиты - IP сторона контактов:    IP20

Температура эксплуатации:    -10...+40 °C

Класс защиты от поражения электрическим током:    II

Номин раб напряжение AC контактов:    110; 230; 400; 600 В

Номин раб напряжение DC контактов:    24; 48; 110; 220; 400 В

Диаметр отверстия:    22.0 мм

Цвет:    Черный

Номин напряжение постоян тока - DC:    400 В

Номинальная способность к присоединению:    2х2,5 мм²

Тип ручки - доп устройства:    Короткая ручка

Ширина:    39.5 мм

Высота:    29.5 мм

Глубина:    62.0 мм

Тип выключателя:    Многоступенчатый переключатель
