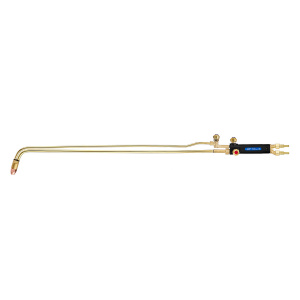

Резак пропановый инжекторный,удлиненный Р3П-03У L=1000 (ПТК)

Резак пропановый Р3П-03У предназначен для ручной разделительной резки листового и сортового металла из низкоуглеродистых сталей толщиной до 300 мм. На резаке установлена ручка из высокотемпературного штампованного пластика, выдерживающая температуру до 200°С, благодаря чему можно работать в тонких рукавицах.



Запорные вентили (кислород подогревающий, горючий газ и кислород режущий) изготовлены из нержавеющей стали. На штоке вентилей установлен уплотнитель из фторопласта. Данная конструкция позволяет легко подтянуть сальниковую гайку, чтобы добиться необходимого плавного открытия вентилей.



Резак поставляется в сборе с внутренними латунными мундштуками №2П, 3П, 4П с шлицевыми пазами для выхода подогревающего пламени и медным наружным №1П. Давление газа на входе и расход зависит от установленного внутреннего мундштука. В руководстве по эксплуатации указаны ориентировочные данные.



Маркировка внутренних мундштуков и толщина разрезаемого металла:

№1П (8–15 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№2П (15–30 мм)

№3П (30–50 мм)

№4П (50–100 мм)

№5П (100–200 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.

№6П (200–300 мм) — мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Маркировка наружных мундштуков:

№1П (до 200 мм) — медный наружный мундштук №1П предназначен для внутренних мундштуков №1П, 2П, 3П и 4П.

№2П (200–300 мм) — медный наружный мундштук №2П предназначен только для внутренних мундштуков №5П и 6П. Мундштук не входит в комплект поставки к резаку, приобретается отдельно.

Особенности резака пропанового удлиненного Р3П-03У:

Резак укомплектован ниппелями, что позволяет использовать резинотканевые рукава с внутренним диаметром 6 и 9 мм без дополнительных переходников, накидными гайками M16х1,5 для подачи кислорода и M16х1,5LH для подачи пропана.

Товар поставляется в индивидуальной упаковке, что исключает бой и обеспечивает сохранность комплектации во время транспортировки и хранения на складе.

Для защиты от противотока газа, а также от обратного удара пламени рекомендуется устанавливать клапана КОК (кислород) и КОГ (горючий газ) на входные штуцеры резака.

Комплектация пропанового резака Р3П-03У:

Резак пропановый Р3П-03У — 1 шт.

Мундштук наружный пропановый №1П — 1 шт.

Мундштук внутренний №2П, 3П, 4П — по 1 шт.

Ниппель универсальный диаметром 6/9 мм — 2 шт.

Гайка накидная M16х1,5 — 1 шт.

Гайка накидная M16х1,5LH — 1 шт.

Руководство по эксплуатации — 1 шт.

Технические характеристики

Применяемый горючий газ:    Пропан-Бутан

Толщина разрезаемого металла, мм:    до 300

Давление кислорода на входе, МПА (кгс/см²):    3,0–10,0

Давление пропана на входе, МПА (кгс/см²):    1,0–1,5

Расход кислорода, м³/ч:    3,0–33,2

Расход пропана, м³/ч:    0,41–1,92

Угол наклона головки резака:    135°

Длина резака, мм:    1000
