Горелка газовоздушная кровельная ГВпл многопламенная

Горелка состоит из коллектора с огневыми наконечниками (13 шт.), ручки с входным штуцером для газа и запальной горелки. Горелка ГВпл подключается к 50-л баллону с пропаном (в комплект не входит) через редуктор БПО-5, и напорный рукав dy9 (в комплект не входят).

Горелка устойчиво работает при умеренном ветре и весьма экономична — одного баллона с пропаном достаточно для ремонта 100 м2 кровли.

Использование горелки резко повышает производительность — опыт эксплуатации показывает, что два человека с горелкой выполняют работу бригады из 7 человек. ГВпл можно использовать для сушки поверхностей, помещений, для низкотемпературного нагрева металла и т.д.



2 ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

2.1Основные технические характеристики см. табл. 2

Таблица 2

Горелка ДЖЕТ 000 460 000

Горючий газ Пропано-бутановая смесь

Рабочее давление горючего газа, МПа 0,1-0,2

Количество наконечников, шт. 13

Расход газа, при давлении 0,15 МПа, кг/ч 8,5

Расход газа, при давлении 0,15 МПа, м

3

/ч 4,4

Температура пламени, ºС 1100

Ширина фронта пламени, мм 1050

Масса установки, кг 10,5

Габаритные размеры, мм 1310х1370х500

2.2 Шумовые характеристики горелки не должны превышать величин указанных

в табл. 3

Таблица 3

Уровни звуковой мощности, Lw, дБ,

в октавных полосах со среднегеометрическими частотами, Гц

Гц 63 125 250 500 1000 2000 4000 8000

дБ 87 94 99 97 97 97 87 85

Эквивалентный корректированный по А уровень

звуковой мощности, Lwa, дБА 101

Эквивалентный уровень звука излучения, Lpaeg, дБА 90

3 КОМПЛЕКТНОСТЬ

В комплект поставки входит:

-Горелка в сборе с горелкой запальной ДЖЕТ 000 460 300 1 шт.

-Паспорт ДЖЕТ 000 460 000 ПС 1 шт.

-Комплект монтажных частей:

-Гайка М16х1,5LH ДЖЕТ 000 055 015-01 1 шт.

-Ниппель Dу9 ДЖЕТ 000 055 012 1 шт.

-Жиклер ДЖЕТ 000 420 004-01 3 шт.

-Заглушка ДЖЕТ 000 420 004-11 4 шт.

-Хомут Dу9 1 шт.

-Комплект запасных частей:

-Кольцо 009-012-19 ГОСТ 9833 1 шт.

-Кольцо 013-016-14 ГОСТ 9833 1 шт.

-Кольцо 014-017-14 ГОСТ 9833 1 шт.



4 УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

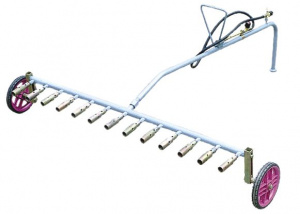

4.1 Горелка ГВ ДЖЕТ 460 состоит из коллектора 2 с огневыми наконечниками 6

(13 шт. модели Р2 ДЖЕТ 000 420 100), закрепленного на регулируемых стойках с

колесами 1. К коллектору прикреплена ручка 3 с входным штуцером для газа 5 и

запальная горелка 4.

4.2 Принцип работы горелки - инжекторный. Дозирующие газовые жиклеры

расположены в основании наконечников. Горючий газ через жиклер попадает в

наконечник и через боковые отверстия засасывает воздух для образования смеси.

Образовавшаяся смесь сгорает, образуя пламя на выходе из наконечника.

Для обеспечения нормальной работы горелки боковые отверстия

наконечника должны быть чистыми и полностью открытыми.

4.3 В клапанах горелки применены уплотнительные кольца 008-010-14 ГОСТ

9833.

4.4 Для уменьшения ширины фронта пламени в крайние наконечники, вместо

жиклеров, можно установить имеющиеся в комплекте заглушки.

4.5 Для изменения расстояния от среза наконечников до поверхности материала

и угла наклона наконечников стойки можно отрегулировать по высоте по

имеющимся на ней отверстиям.
